Le drain de fondation

On ne répètera jamais assez, un soutènement réussi c’est l’équilibre entre un sol et l’ouvrage qui le soutient. Une des principales données de cet équilibre tient du drainage du sol.

En effet la plus forte contrainte s’exerçant sur un ouvrage de soutènement est celle de la variation de volume et de poids du sol soutenu lorsque celui-ci se gorge d’eau. Le point extrême étant atteint lorsqu’un sol gorgé d’eau gèle.

Si certains sols sont naturellement drainants, les dispositifs de drainages sont alors peu développés,  c’est le cas dans les pays aux sols sablonneux et au climat doux, les murs traditionnels y sont généralement peu épais et le drain d’arrière du mur parfois inexistant.

Dans les cas de sols lourds, surtout si l’on se trouve dans des régions soumises à de gros gels, le drainage est une des composantes les plus développée du mur. Celui-ci est entièrement isolé du sol, notamment au niveau de ses fondations par des drains qui l’en désolidarise.

Les drains ont ainsi trois fonctions :

Assécher le sol et diriger l’eau vers des exutoires, ce qui rendra le sol moins lourd et réduira son gonflement.

Faire tampon entre le sol et la maçonnerie, un peu comme agirait un joint de dilatation.

Retarder l’arrivée de particules de sol dans la maçonnerie. Résultat optimisé par la pose de géotextile.

Voici deux cas de pose d’un drain de fondation lors de la construction de soutènement en pierre sèche :

Cas n°1 à Grasse :

le sol est naturellement assez drainant mais la maison, construite en coteau, est surplombée par un talus. Lors du soutènement de ce talus, un drain de fondation va être installé sous le mur afin d’assainir en amont les infiltrations d’humidité dans la maison.

Cas n°2 à Embrun:

Dans le cadre de la création d’un bâtiment expérimental au Gabion à Embrun, la même action va être menée afin d’assainir la face du bâtiment exposée aux infiltrations dues à la pente. D’autant que le sol est ici très lourd et peu drainant et que nous sommes dans une région à fort risque de gel. Un précédent mur non protégé est infiltré par la terre et fait ventre.

L’action est très simple dans les deux cas :

Le fond de forme des fondations est creusé plus profondément de 20 cm environ afin d’être comblé de ballast ou de galets roulés.

La tranchée respecte une pente afin de diriger les écoulements d’eau vers des points bas où elle pourra s’écouler sans s’infiltrer dans les bâtiments.

Sur cette couche drainante sont posées les premières pierres du mur.

Afin que le drain ne soit pas rapidement comblé par les particules de terre qui s’y déposent par gravité et écoulement, un géotextile a emballé le tout assurant l’interface entre le sol et le dispositif de soutènement drains compris.

Grasse :

Drain de fondation

L'eau coule à travers le géotextile

le mur fini

Embrun :

Mur infiltré par la terre

 Le sol coule entre les pierres

Installation du géotextile

Pose du drain

Construction du mur

Notez que ce genre de drain ne s’installe pas lorsque les fondations du mur reposent directement sur la roche.

Autres articles sur le sujet : le drain d'un mur de soutènement, le drainage , biogéotextile , le drainage

      Retour au sommaire

Article publié le 10 juillet 2013

Les systèmes de rupture de la structure maçonnée à pierres sèches destinés à l’entretien des ouvrages de soutènement.

Exposé présenté le samedi 22 septembre 2012 à Talana (Sardaigne) dans le cadre du XIIIème congrès international sur la pierre sèche

Techniques observées sur des murs de soutènement « paysans » en France, à Ganagobie (Alpes-de-Haute-Provence) et à Fayence (Var).

I/ Brève analyse de la structure maçonnée des murs de soutènement en pierre sèche

Quatre règles lors de la pose des pierres:

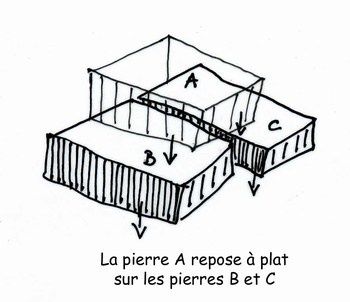

L’assise

Le croisement

Le blocage

Le fruit

Un seul liant : le poids et les forces internes et externes au mur

Liées par les forces qui s’exercent sur les pierres, si ces règles sont respectées pour chacune, un mur en pierre sèche est une construction se comportant comme un monolithe. Une structure monolithe souple capable de rupture au niveau de chaque joint entre les pierres. Enlever une pierre de cette structure équivaut à « filer » un tissus, c’est le début de la ruine du mur. (approfondir ces notions support théorique d'un cours "pierre sèche"  )

Le rôle du drain

A l’arrière de la maçonnerie du soutènement proprement dite, est installé un drain. Il optimise la durée de vie du mur en remplissant les fonctions de :

Tampon entre le sol et le mur, il désolidarise les poussées du sol

Filtre à particules, il retarde le remplissage des joints par le sol

Drain, il évacue l’eau et assèche l’ouvrage

Le profil et le volume du drain varie selon les terroirs et leurs ressources en pierre (approfondir ces notions Le drain d'un mur de soutènement en pierre sèche ).

Nos deux exemples ici développés son représentatifs de cette variation, de quasi inexistant à Ganagobie à surdimensionné à Fayence.

II/ Il est autant de façon de construire des soutènements en pierre sèche qu’il existe de terroirs.

 Si l’application des quatre règles est universelle, les ressources lithiques propres à chaque terroir s’imposent au maçon. Les pierres conditionnent les solutions techniques adéquates pour obtenir cet équilibre. Le maçon adapte donc la structure maçonnée et les divers éléments composant le mur dans le but d’optimiser la durée de vie de son ouvrage et de rendre son entretien le plus léger possible.

III/ Les systèmes de rupture de la structure maçonnée à pierres sèches

 sont des solutions développées pour palier aux défauts induits par les ressources lithiques de certains terroirs. C'est un outil efficace pour alléger l’entretien des ouvrages de soutènement. Ils sont utilisés lors de la conception ou de la restauration des murs.

Ils ont pour conséquence de dissocier en plusieurs segments indépendants un même mur, créant des ruptures dans la structure monolithe afin d’arrêter le « filage » du mur lors de son usure.

IV/ Étude des systèmes de rupture de la structure maçonnée à pierres sèches destinés à l’entretien des ouvrages à Ganagobie, Alpes-de-Haute-Provence, France.

Le chainage d’angle intégré

Technique pour la première fois décrite dans un article publié en aout 2007 sur le site du CERAV. http://www.pierreseche.com/chainage_integre.htm

Il apparait à l’analyse de ce mur que le chaînage ne renvoie pas à une étape antérieure de sa construction ou à un vestige d’aménagement mais qu’il a été la solution apportée lors de la restauration partielle du soutènement.

Cette solution permet de gérer de façon optimale la reprise d’un mur de soutènement partiellement ruiné.

Il agit au niveau de la maçonnerie au point de rencontre entre la partie neuve et l’ancienne. En effet l’ancien mur est un facteur de fragilisation du mur nouvellement construit. Cette fragilisation est renforcée par la difficulté de croiser correctement les pierres du nouveau mur avec celles de l’ancien.

La partie neuve du mur est arrêté par le chaînage qui le désolidarise de l’ancienne. Ainsi, lors de l’écroulement ou la destruction de l’ancien morceau de mur, le mur restauré reste debout et n’est pas emporté.

Le chaînage stoppe l’éboulement en longueur…… et en profondeur.

Le chaînage permet également  de gérer le raccord de fruit et le différentiel d’angle

Il permet de travailler en sécurité lors des reprises ultérieures du mur, le mur ancien est alors démoli jusqu’au chaînage et repris sans danger d’éboulement.

 C’est une solution simple à mettre en œuvre et très économique en temps de travail à long terme pour l’entretien des soutènements. Je la mets personnellement en œuvre lors de restaurations partielles de murs.

IV-a/ Deux exemples de mise en œuvre de chaînages d’angle intégrés

A Forcalquier,

Observez le chaînage d’angle désolidarisant le mur assisé sur le roc du mur fondé sur l’arc de décharge

A Nyons,

Vue d’ensemble, avec à droite de la photo le mur ancien non restauré

Détail du chaînage d’angle de rupture intégrant l’installation d’une niche

V/ Étude des systèmes de rupture de la structure maçonnée à pierres sèches destinés à l’entretien des ouvrages à Fayence, Var, France.

Les piliers de rupture

Partant du même principe de rupture de la structure maçonnée, le dispositif de pilier observé sur deux murs de soutènement à Fayence a été installé dès leur conception.

Ces piliers sont espacés, dans les murs observés, d’environ 5 mètres les uns des autres et sont conçus comme des points forts dans le soutènement. Ils arrêtent la ruine du mur et permettent un entretien léger se limitant à des portions ponctuelles de soutènement.

Par leur présence ils entrainent également la présence de chaînages d’angles dans la maçonnerie lorsque celle-ci est contigüe avec les faces des piliers, ce qui a pour effet de renforcer encore le soutènement.

Ce dispositif de pilier s’explique par la structure du soutènement. Il palie en fait à la ressource insuffisante en pierre à bâtir sur place. Les murs sont en effet des « murs gabions », maçonnés peu profondément en parement et doublés d’une grande épaisseur de drain pouvant aller jusqu’à 2m de profondeur.

Le dispositif de drain est suffisant pour contrecarrer les poussées du sol. La fragilité des murs tient à la faible épaisseur de l’espace maçonné qui, avec l’usure des pierres, se déstabilise. Le parement tombé, le drain, qui n’est plus maintenu, coule au sol

Le mur-drain coule

parement maçonné et drain profond (vue de dessus)

Restauration du mur structuré par deux piliers

quelques photos du pilier observé lors de la restauration. Composé de blocs empilés

de 60cm de côté

autre pilier du mur

pilier composé de blocs plus petits, de structure maçonnée croisée

sur la longueur des murs on trouve également des chaînages d’angle

Va/

On peut observer des dispositifs de pilier ailleurs qu’à Fayence sans confirmation que l’intention du bâtisseur soit celle développée plus haut. Ces piliers confirment néanmoins leur qualité de renfort et de stabilité.


photo 25

A Taulignan (drôme) (photo24), ce pilier structure et retient un bout de mur ruiné,

à Nyons (Drôme) (photo25) Ce pilier reste le seul vestige d’un soutènement ruiné

 Vb/

Pour élargir le champ d’utilisation des ruptures latérales de la structure maçonnée

Un exemple à Crevoux (Hautes-Alpes), où l’installation d’un système de clôture en mélèze structure la maçonnerie selon un dispositif de ruptures latérales.

RETOUR AU SOMMAIRE

Article mis en ligne le 1er octobre 2012
